接地故障定点仪

操作说明

步骤1
线路接地故障定段后，先将故障线路停运。
步骤2
从线缆包中取出移动电源，接好连接线，接到信号源电源接口上。
步骤3

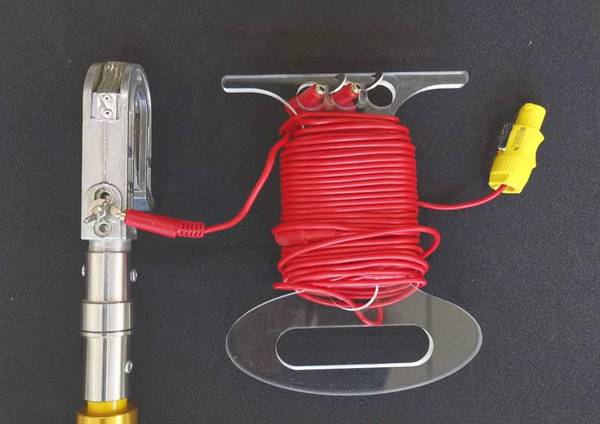

将信号源尽可能挂接在靠近故障线路区中段的变压器，将三个双簧挂钩接在三根令克棒上，将电缆线盘的红色信号线压片端通过线鼻子压接在双簧挂钩式操作杆上。
步骤4

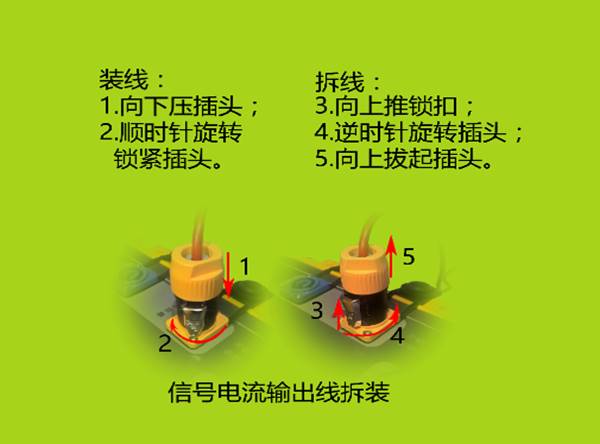

将输出插头接到信号源输出口上，具体插法为： 将输出插头上的卡扣与信号源输出接口上的缺口对应，压入后顺时针旋转45°锁紧插头;拔出插头时：向上推动锁扣，逆时针旋转45°拔出插头。
步骤5

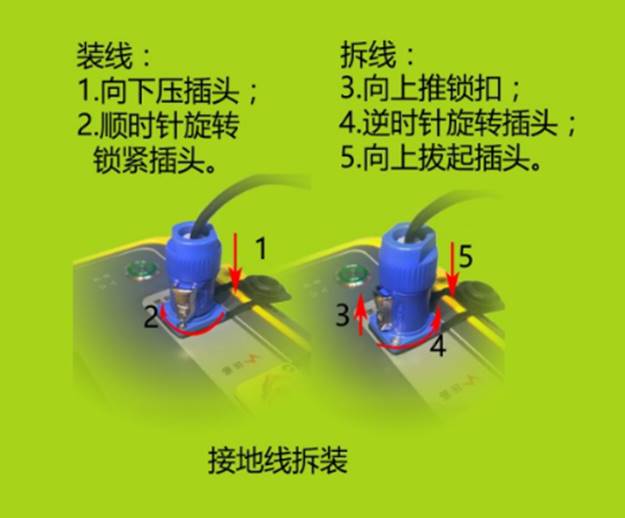

将蓝色插头的接地线插到信号源接地接口上，插法与输出插头相同，另一端夹在接地桩的铁片上。
步骤6

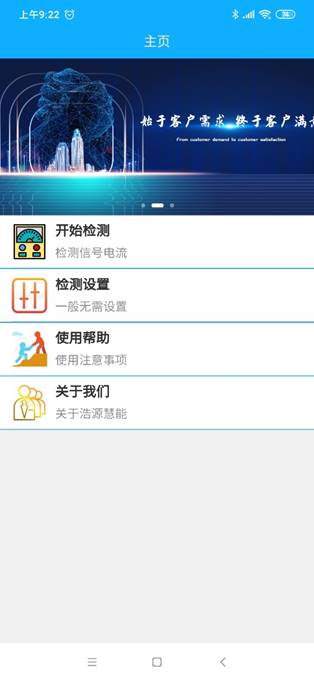

将第四根令克棒接上转接头再接上检测器，打开检测器，打开手机APP并开启手机蓝牙，点击“开始检测”，等待手机与检测器连接成功。
步骤7

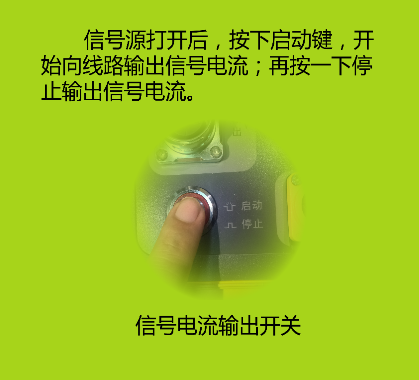

按下信号源红色开始按钮，信号源开始输出；
步骤8

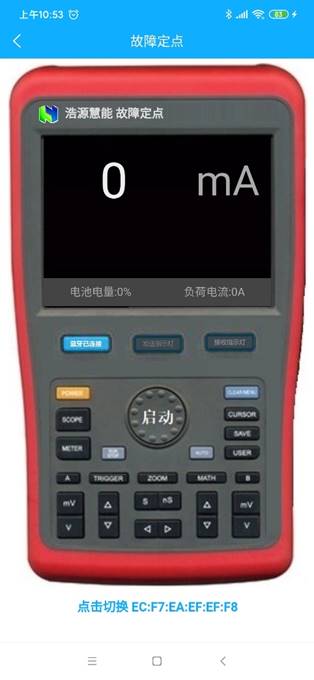

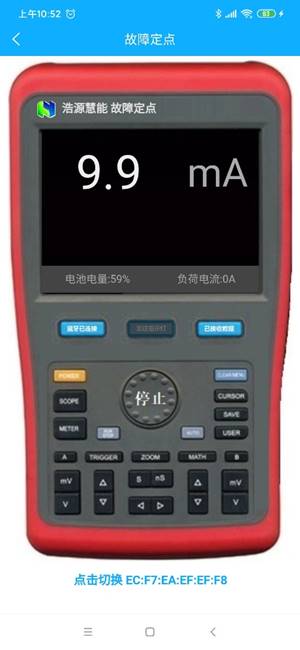

登杆并将检测器垂直挂在故障线路上，保证线路导线位于检测器U型线圈的顶点。通过手机监测线路上的信号电流。
步骤9
分段定位

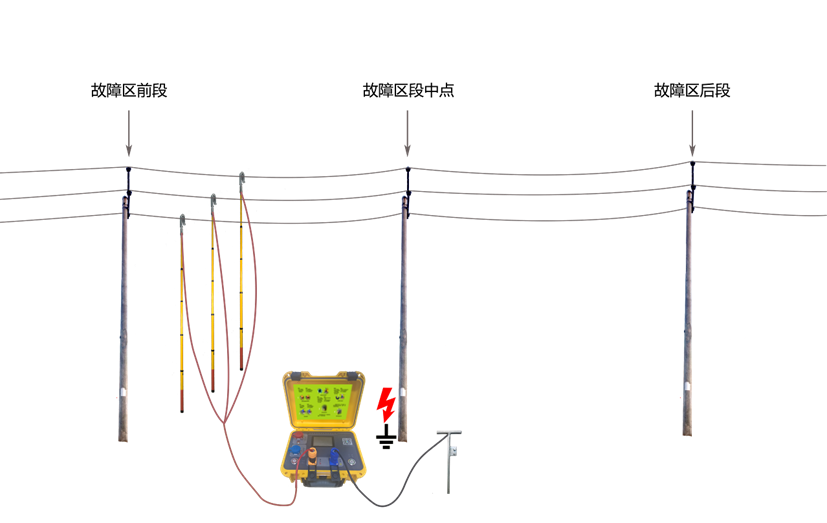

线路接地故障定段后，使用双簧挂钩式操作杆将信号源输出正端连接线尽可能的在靠近故障线路区段中部变压器接入，信号源地线端通过地线夹接到地网。
步骤10
信号源输出端向故障线路注入特征信号后，用检测器检测接入信号源位置线路的前段和后段。 若前段可测到特征信号，而后端无特征信号说明接地故障点在前段；若后段可测到特征信号，而前端无特征信号说明接地故障点在后段。
最后
当确定故障点在前段或后段后，为快速逼近故障点，建议进行二分法分段。 以信号源输出接入点作为故障线路始端，首先选择在线路中点处登杆，用挂杆将检测器挂接在故障线路的故障相，挂接应尽量保持稳定，手机在地面上接收数据。 若读数稳定，电流值接近信号源输出的读数，说明故障点还在下游；若电流值很低，说明已经越过故障点。
本次分段成功后，在故障点所在的段中继续用二分法,再次登杆挂接检测器，这样分段越来越短，故障点也逐步逼近，直至精确找到故障位置。
若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。
